Proyectos de redes hidrosanitarias modelados en BIM

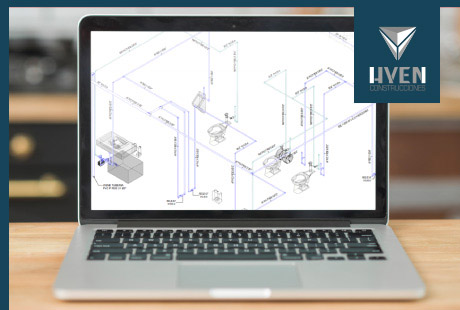

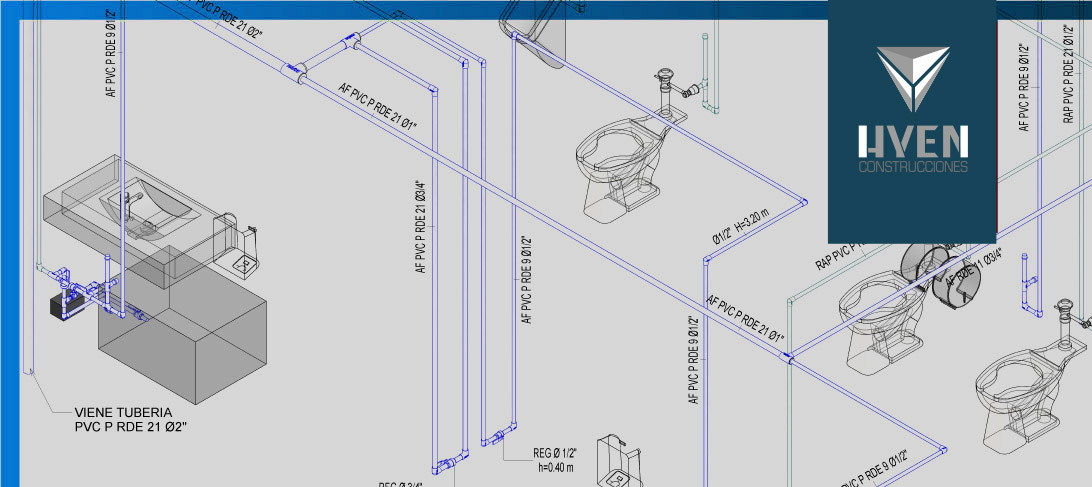

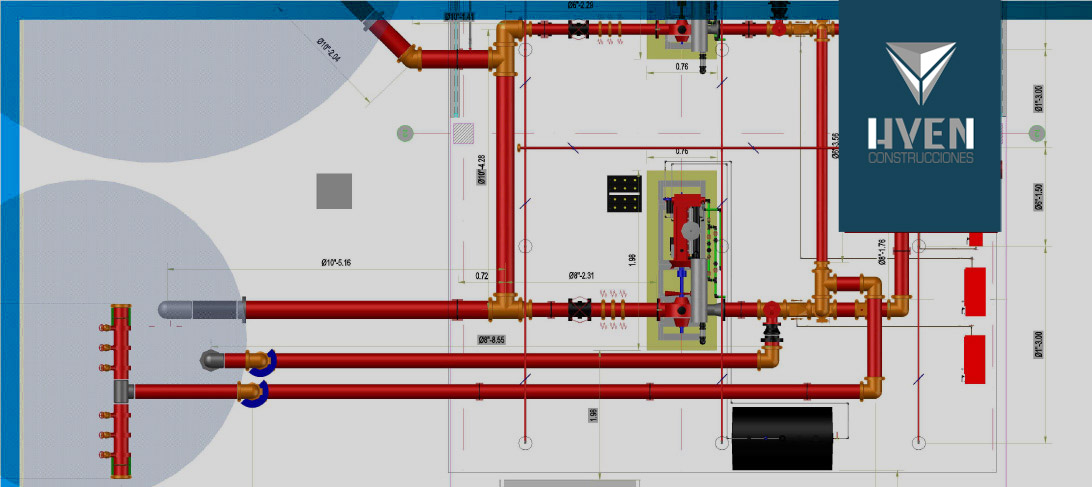

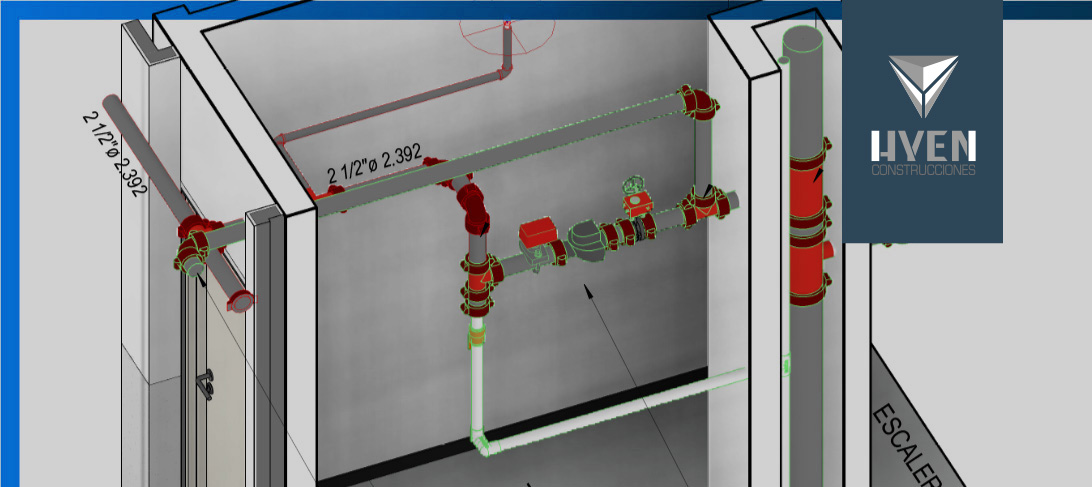

Capturas de modelos y planos de proyectos de H. Construcciones.
Diseñamos las redes de agua fría y caliente, desagües, aguas lluvias, gas y protección contra incendios de su proyecto en Bogotá. Entregamos planos en 2D, modelo BIM en Revit, memorias de cálculo y cuadro de cantidades. El plazo depende del área y del número de redes, y queda fijado en la cotización.
Cada diseño sale con los documentos que el constructor necesita para cotizar y ejecutar la obra sin improvisar en campo.
Trazado, diámetros y presiones de la red de suministro, desde la acometida y el tanque hasta cada punto de consumo, con la ubicación de válvulas y registros.
Desagües, bajantes, ventilaciones, cajas de inspección y canales de aguas lluvias, con pendientes y diámetros calculados para cada tramo.
Gabinetes, rociadores, tuberías y cuarto de bombas según el uso de la edificación y lo que exige el Título J de la NSR-10.
Instalación interna para gas natural o gas licuado de petróleo en proyectos residenciales, comerciales, institucionales e industriales.
Los cálculos de caudales, presiones, pérdidas y diámetros que justifican el diseño y que revisa la interventoría.
Cantidades de tubería y accesorios por red, y el modelo en Revit para coordinar con arquitectura y estructura antes de construir.
Un diseño hidrosanitario no es solo un dibujo: es un cálculo que debe poder sustentarse ante el interventor, el constructor y la empresa de servicios. Estas son las normas de referencia que aplicamos según la red.
Es la norma técnica colombiana de ICONTEC para las redes internas de agua y desagüe de las edificaciones. Su versión vigente se actualizó en 2021 a partir del Código Internacional de Fontanería (IPC 2018). Es de aplicación voluntaria, pero es la referencia técnica con la que se dimensionan y revisan estas redes.
El Reglamento Colombiano de Construcción Sismo Resistente dedica su Título J a los requisitos de protección contra incendios. Según el uso y la altura del proyecto, define qué sistemas debe tener la edificación y es la base del diseño de la red contra incendios.
Es el reglamento técnico del Ministerio de Minas y Energía para las instalaciones internas de gas combustible. Con base en él diseñamos la red de gas y gestionamos su aprobación ante la empresa que distribuye el servicio.
Conexión al acueducto: para conectar una edificación nueva a los servicios de acueducto y alcantarillado, el prestador exige la licencia de construcción (Decreto 1077 de 2015, artículo 2.3.1.3.2.2.6). Confirme con su curaduría y con la empresa de servicios los documentos que pide su proyecto en particular.
Trabajamos proyectos comerciales, institucionales, residenciales e industriales: obra nueva, ampliaciones, reformas y cambios de uso. Además del diseño de redes, prestamos estos servicios:
Recibimos los planos arquitectónicos en DWG o PDF, o hacemos el levantamiento en sitio si la edificación ya existe o se va a reformar.
Trazamos cada red, calculamos caudales, presiones y diámetros, y modelamos en Revit cuando el proyecto se trabaja en BIM.
Revisamos el diseño con usted, el arquitecto y el estructural para resolver cruces y ajustes antes de que lleguen a la obra.
Entregamos planos, memorias de cálculo, cuadro de cantidades y, si aplica, el modelo BIM, listos para cotizar y construir.
Capturas de modelos y planos de proyectos de H. Construcciones.
Los planos de las redes de agua fría y caliente, desagües y aguas lluvias, las memorias de cálculo y el cuadro de cantidades. Según el proyecto se suman la red de gas, la red contra incendios y el modelo BIM en Revit.
La referencia es la NTC 1500 de ICONTEC (instalaciones hidráulicas y sanitarias), actualizada en 2021. Para la red contra incendios se sigue el Título J de la NSR-10 y para el gas, la Resolución 90902 de 2013 del Ministerio de Minas y Energía.
Los planos arquitectónicos en DWG o PDF, el uso de la edificación, el número de pisos o unidades y la dirección del proyecto. Si es una reforma sin planos, programamos un levantamiento en sitio.
En los dos. Podemos entregar planos en 2D o modelar el proyecto en Revit (BIM), lo que permite coordinar las redes con arquitectura y estructura y sacar cantidades más precisas.
Sí. Diseñamos redes de gas natural y GLP y sistemas de protección contra incendios, además de las redes de agua y desagüe.
Depende del área construida, del número de redes y de si el proyecto se modela en BIM. Al revisar los planos le damos el plazo de entrega junto con la cotización.
